HF-Hochleistungs-Richtkoppler

Merkmale: Miniaturisierung, kompakte Struktur, hohe Qualität, kleine Größe, hohe Isolierung, geringer Einfügedämpfung, ausgezeichnetes VSWR, Multiband-Frequenzabdeckung N, DIN, Anschlüsse, ausgezeichnetes PIM, hohe durchschnittliche Nennleistung, kundenspezifische Designs verfügbar, kostengünstiges Design, kostenorientiertes Design. Aussehen und Farbe variabel, 3 Jahre Garantie

Senden Sie uns eine E-Mail

Produktdetail

Produkt Tags

LEADER-MW

Anwendung

Hochleistungs-Richtkoppler

Basierend auf den Anforderungen unserer Kunden können wir neue Dual-Richtungskoppler entwickeln

Hochleistungs-Richtkoppler ermöglichen die Nutzung eines gemeinsamen Verteilersystems für alle Mobilgeräte

Kommunikationsanwendungen im breiten Frequenzbereich.

In Mikrowellensystemen muss häufig die Mikrowellenleistung entsprechend den Anforderungen zugewiesen werden. Hochleistungs-Richtkoppler werden zum Koppeln eines Teils der Sendeleistung in die Übertragungsleitung verwendet. Daher werden Hochleistungs-Richtkoppler im Radar und am Front-End des Leistungsverstärkers eingesetzt

Erfüllen Sie verschiedene Anforderungen von Netzwerksystemen mit dem Ultra-Breitband-Design.

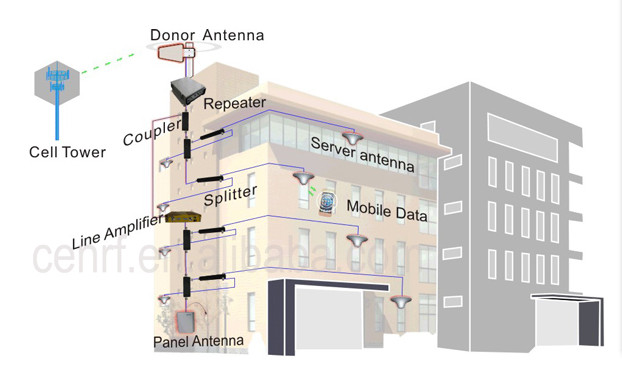

Hochleistungs-Richtkoppler. Geeignet für die Abdeckung von Indoor-Systemen der zellularen Mobilkommunikation

LEADER-MW

Spezifikationen

Artikelnummer	Frequenzbereich (MHz)	Einfügedämpfung (dB)	Richtwirkung (dB)	VSWR	Kopplung (dB)	Durchschnittliche Leistung (W)	Verbinder	Abmessungen (mm)
LDQ-0,7/2,7-5N	700-2700	2,0	20	1,25	5 ± 0,8	200	N	1204016,5
LDQ-0,7/2,7-6N		1,75	20	1,25	6±0,8	200	N
LDQ-0,7/2,7-7N		1,45	20	1,25	7±0,8	200	N
LDQ-0,7/2,7-10N		0,8	20	1,25	10±1	200	N
LDQ-0,7/2,7-15N		0,45	20	1,25	15±1	200	N
LDQ-0,7/2,7-20N		0,4	20	1,25	20 ± 1,25	200	N
LDQ-0,7/2,7-25N		0,35	20	1,25	25 ± 1,25	200	N
LDQ-0,7/2,7-30N		0,35	20	1,25	30 ± 1,5	200	N
LDQ-0,7/2,7-40N		0,3	20	1,25	40±2	200	N
LDQ-0,7/2,7-5D	700-2700	2,0	20	1,25	5 ± 0,8	500	LÄRM	108×43×38
LDQ-0,7/2,7-6D		1,75	20	1,25	6±0,8	500	LÄRM
LDQ-0,7/2,7-7D		1,45	20	1,25	7±0,8	500	LÄRM
LDQ-0,7/2,7-10D		0,8	20	1,25	10±1	500	LÄRM
LDQ-0,7/2,7-15D		0,45	20	1,25	15±1	500	LÄRM
LDQ-0,7/2,7-20D		0,4	20	1,25	20 ± 1,25	500	LÄRM
LDQ-0,7/2,7-25D		0,35	20	1,25	25 ± 1,25	500	LÄRM
LDQ-0,7/2,7-30D		0,35	20	1,25	30 ± 1,5	500	LÄRM
LDQ-0,7/2,7-40D		0,3	20	1,25	40±2	500	LÄRM
LDC-0,5/2-30N	500-2000	0,2	12	1.3	30 ± 1,3	600	N	158×76×23
LDC-0,5/2-35N	500-2000	0,2	7	1.3	30 ± 1,35	600	N	158×76×23
LDC-1/2-30N	1000-2000	0,2	12	1.3	30 ± 1,3	600	N	158×76×23
LDC-1,5/4,5-35N	1500-4500	0,2	7	1.3	30±1.	600	N	78×43×23
LDC-2/4-30N	2000-4000	0,2	12	1,35	30±1.	600	N	78×43×23
LDC-2,6/5,2-30N	2600-5200	0,2	12	1,35	30 ± 1,3	600	N	68×43×23
LDC-4/8-30N	4000-8000 4000-8000	0,3	12	1,35	30 ± 1,5	600	N	76×31×20,5
LDC-4/8-35N	4000-8000 4000-8000	0,3	7	1,35	30 ± 1,6	600	N	76×31×20,5

LEADER-MW

Umrisszeichnung
